气液增压缸系列您当前位置:主页 > 产品分类 > 气液增压缸系列 >
产品名称:JRD总行程及力行程可调气液增压缸
作动方式:双动
作动条件:4~7kg/cm2压缩空气
液压抗磨油:VG68#抗磨液压油
工作温度:0~60℃
操作速度:50~400mm/s
油缸耐压:300kg/cm2
气缸耐压:12kg/cm2
预压行程公差:+1.00mm 0.00mm
力行程公差:+0.20mm 0.00mm
工作频率:25~45次/min(与行程长短成反比)
高压出力:1~40噸
玖容气液增压缸厂家直销!2年免费保修!可订制!
订购热线:400-833-2669
【JRD总行程及力行程可调气液增压缸产品说明

JRD总行程及力行程可调气液增压缸最大特点就是在于预压行程和增压行程都可按需精确调节。客户设置最大预压行程及最大增压行程.然后根据不同的产品实际需求来自由调节行程的长短。本产品设置为2个可调螺母,操作方便,稳定且快速。

我司除了JRD总行程及力行程可调气液增压缸,还有JRB力行程可调气液增压缸JRC总行程可调气液增压缸供广大客户选择,如有不清楚的地方均可向我司业务免费咨询

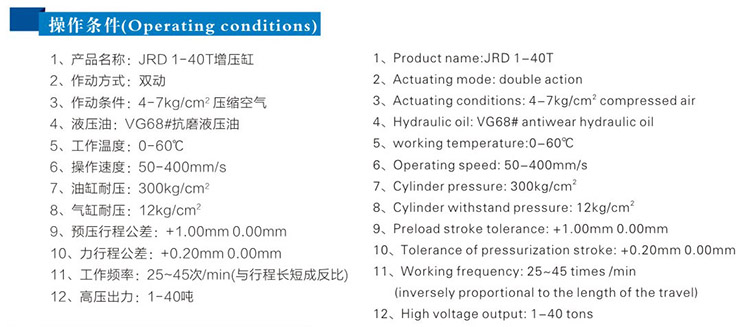

JRD总行程及力行程可调气液增压缸操作条件

JRD总行程及力行程可调气液增压缸操作条件

咨询热线:400-833-2669


【JRD总行程及力行程可调气液增压缸产品特点

1、灵巧设计,结构完美合理
2、多功能产品:预压及增压行程均可调节
3、操作维护简便
4、适用于:金属冲压、、弯曲、冲孔、成型、铆合、等作业
5、安装方式:正装(前轴向下出力)
6、此可调气液增压缸可非标定制,玖容厂家直销,气液增压缸价格实惠

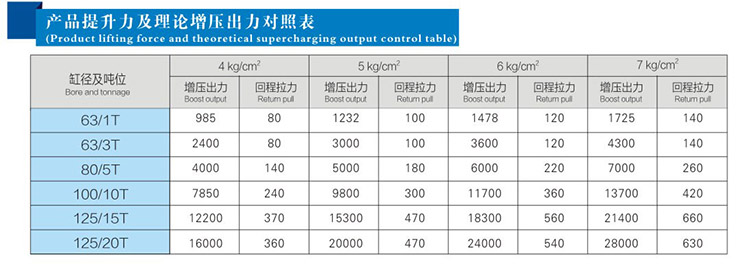

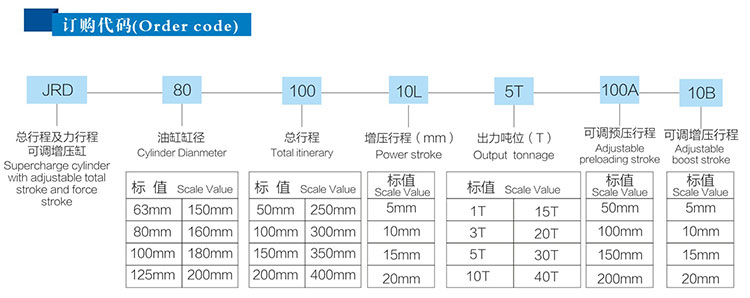

JRD总行程及力行程可调气液增压缸订购代码及产品提升力和理论出力对照表

JRD总行程及力行程可调气液增压缸产品订购代码及产品提升力和理论出力对照表

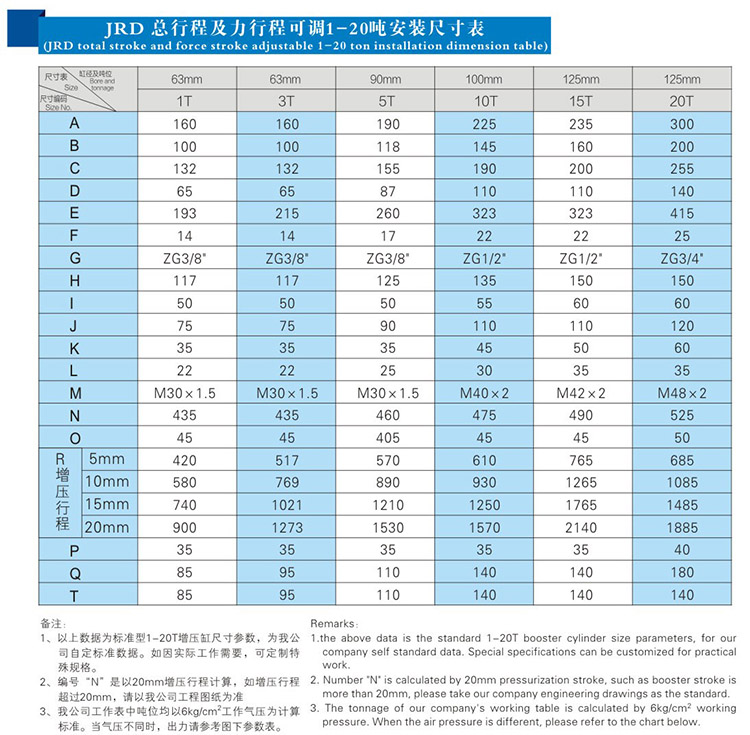

【JRD总行程及力行程可调气液增压缸安装尺寸表

JRD总行程及力行程可调气液增压缸安装尺寸表

预压式气液增压缸工作原理


气液增压缸是将一油压缸与增压器作一体式相结合,利用增压器的大小不同受压截面面积之比,以及帕斯卡能源守衡原理而工作。因为压力不变,当受压面积由大变小时,则压强也会随大小不同而变化的原理,从而达到将气压压力提高到数十倍的压力效果,以预压式增压缸为例:当工作气压压在液压油(或活塞)表面时,液压油会压缩空气作用而流向预压行程腔,此时液压油会迅速推动式件作位移,当工作位移遇到阻力大于气压压力时缸则停止动作,此时,增压缸的增压腔因为电信号(或气动信号)动作,开始增压从而达到成型产品的目的。

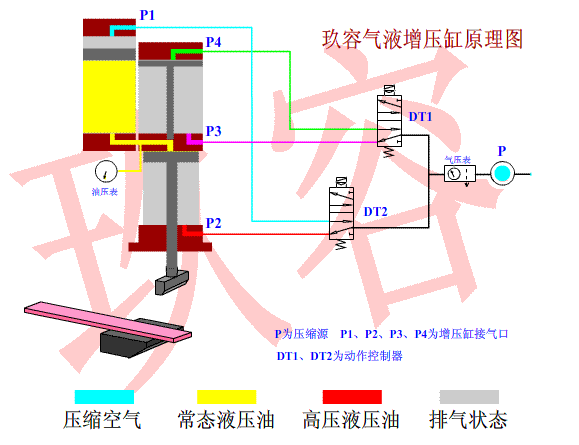

气液增压缸工作原理图

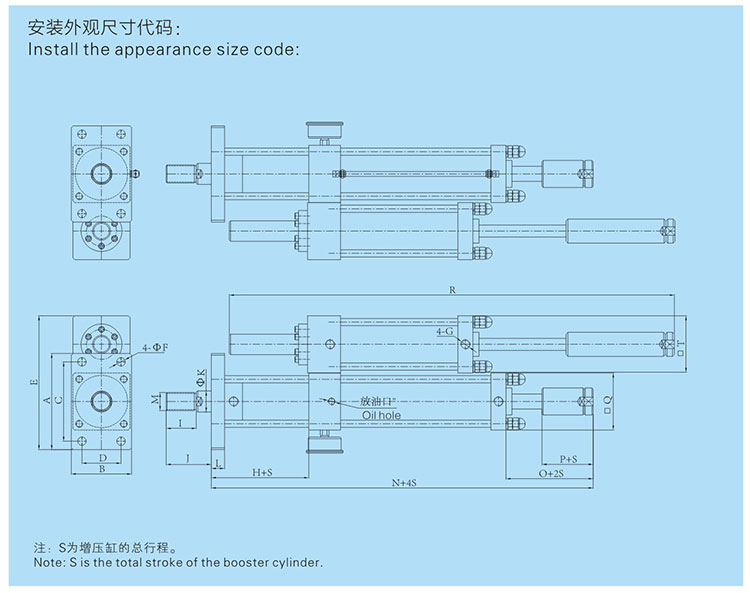

JRD总行程及力行程可调气液增压缸设计图

JRD总行程及力行程可调增压缸设计图
注:此可调气液增压缸设计图仅仅是举例,因为不同规格产品外形尺寸有所差异,具体设计图会在下单时由我司技术给出。玖容气液增压缸厂家,到目前为止,已为3000多家企业进行了针对性的产品定制服务,服务过上万家客户,欢迎广大新老客户选型报价:400-833-2669

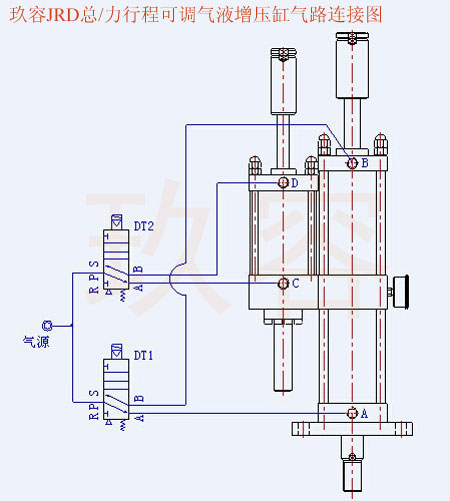

【JRD总行程及力行程可调气液增压缸气路连接图

JRD总行程及力行程可调气液增压缸气路连接图 气液增压缸动作顺序:

(1)、电磁阀DT1通电,气压作用在储油筒液压油表面,气缸段总行程开始向下作位移;

(2)、活塞杆位移遇到阻力,DT1保持,此时DT2通电,增压段总成开始作位移;

(3)、根据加工工件保压需要,DT2断电,此时增压段总成复位,增压缸卸压;

(4)、DT1断电,气缸段总成复位,液压油回位到储油筒,些时一个动作循环完成。
