气液增压缸系列您当前位置:主页 > 产品分类 > 气液增压缸系列 >
产品名称:JRC总行程可调气液增压缸
作动方式:双动
作动条件:4~7kg/cm2压缩空气
液压抗磨油:VG68#抗磨液压油
工作温度:0~60℃
操作速度:50~400mm/s
油缸耐压:300kg/cm2
气缸耐压:12kg/cm2
预压行程公差:+1.00mm 0.00mm
力行程公差:+0.20mm 0.00mm
工作频率:25~45次/min(与行程长短成反比)
高压出力:1~40噸
台湾玖容厂家直销!2年免费保修!可订制!
订购热线:400-833-2669
详细介绍
JRC总行程可调气液增压缸


JRC总行程可调增压缸本质上为预压行程可调气液增压缸,是预压式增压缸的升华版。总行程可调增压缸外部由一支可调节轴心来控制行程长度,客户设置最大预压行程,可根据不同产品的需求灵活控制总行程。本产品设置为两个可调螺母,操作方便,稳定且快速。

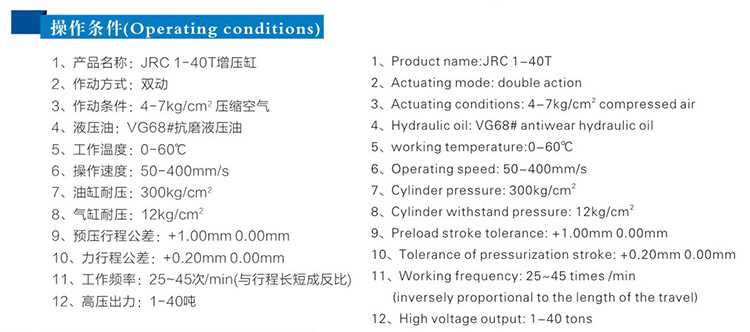

JRC总行程可调气液增压缸操作条件:
JRC总行程可调气液增压缸操作条件

JRC总行程可调气液增压缸产品特点:
1、灵巧设计,结构完美合理
2、可根据机台及模具的高低来调整预压行程:精细、准确
3、适用于:挤压、弯曲、冲孔、成型、铆合、修毛边、装配及打印等作业
4、安装方式:正装(前轴向下出力)

气液增压缸工作原理说明:
气液增压缸是将一油压缸与增压器作一体式相结合,利用增压器的大小不同受压截面面积之比,以及帕斯卡能源守衡原理而工作。因为压力不变,当受压面积由大变小时,则压强也会随大小不同而变化的原理,从而达到将气压压力提高到数十倍的压力效果,以预压式增压缸为例:当工作气压压在液压油(或活塞)表面时,液压油会压缩空气作用而流向预压行程腔,此时液压油会迅速推动式件作位移,当工作位移遇到阻力大于气压压力时缸则停止动作,此时,增压缸的增压腔因为电信号(或气动信号)动作,开始增压从而达到成型产品的目的。
气液增压缸工作原理动态图

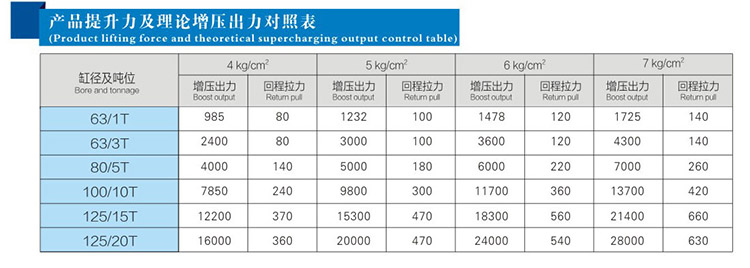

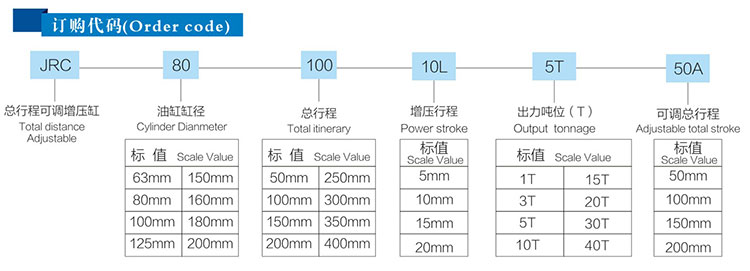

JRC总行程可调气液增压缸产品订购代码及提升力和理论输出力对照表:
JRC总行程可调气液增压缸产品订购代码及提升力和理论输出力对照表

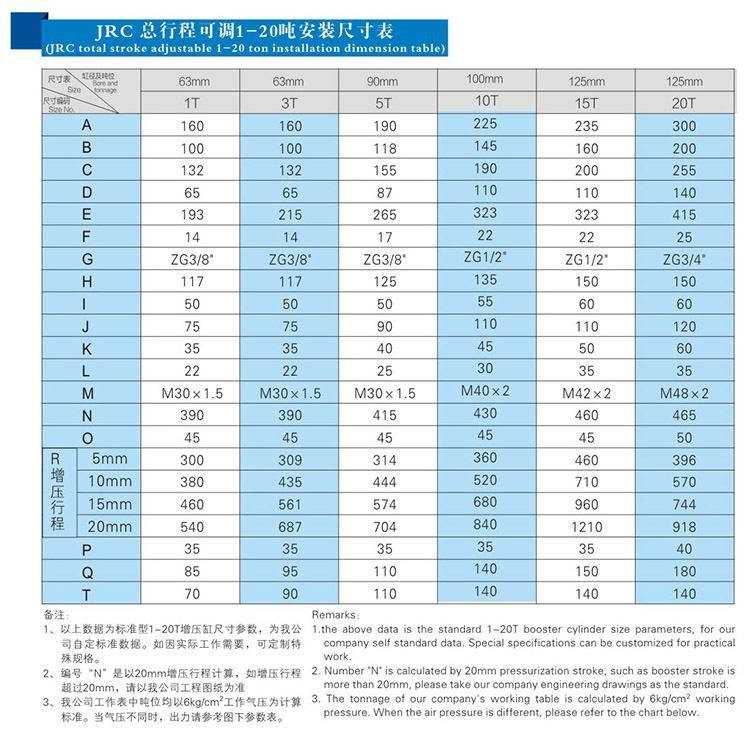

JRC总行程可调气液增压缸安装尺寸表:JRC总行程可调气液增压缸安装尺寸表

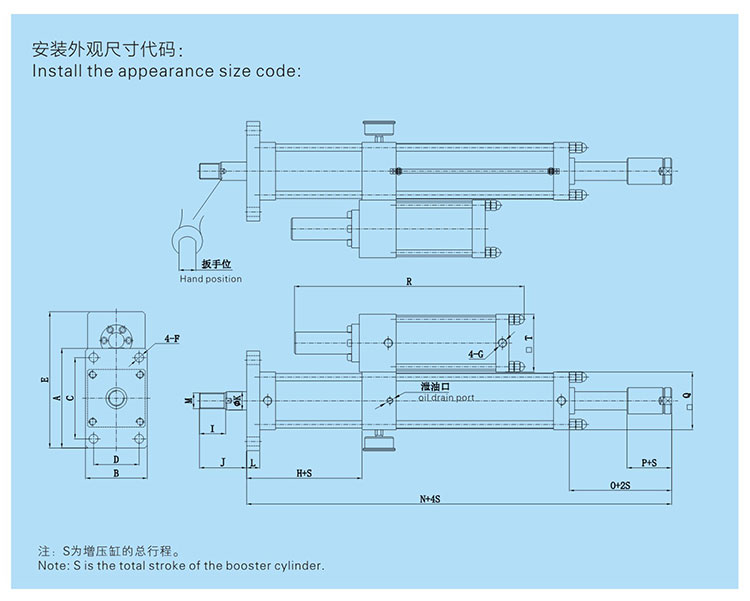

JRC总行程可调气液增压缸设计图:
JRC总行程可调气液增压缸设计图

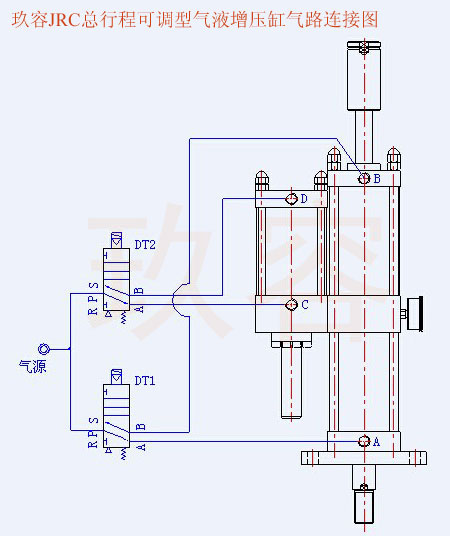

JRC总行程可调气液增压缸气路连接图:
JRC总行程可调气液增压缸气路连接图

我司气液增压缸均采用进口日本NOK气封,英国HALLITE油封,台湾内电油缸等精密制造而成,台湾技术产品从采购到生产出货均经过严格的行业标准执行,出货前都经过上千次的严格测试,从而确保高端品质不倒!产品具有结构简单紧凑,无需液压系统,使用维护简便,出力易调整,独特“软着陆”不损模及增压自适应,手动、半自动及全自动控制,无泄漏无噪音,无油压系统温升困扰,节能环保(实际能耗相当于油压系统10~30%甚至更低),2年厂家质保等等优势,欢迎广大新老客户选型报价:18925544859(黄金燕) !
