气液增压机气路连接方法（实例教程说明）
发布时间：2018-01-30
关于
气液增压机气路连接方法，怎么连接电磁阀才正确，可能很多人并不是很清楚，有些是靠着感觉接的，并没有很系统清晰的接法思路。玖容26年气液增压缸压力机厂家（非标设备定制厂家）为大家整理了一个以JRA
标准型增压缸安装在压机上面的实例教程，希望能对大家有所帮助。如有不清楚的地方或其他类型的增压缸安装方法，可直接拨打
18925544859(黄金燕)免费咨询。
气液增压机气路连接方法分3大步走，分别如下：
一、首先，大家需要先弄清楚气液增压缸气口这一点：
增压缸分为直压式和预压式的，其中，

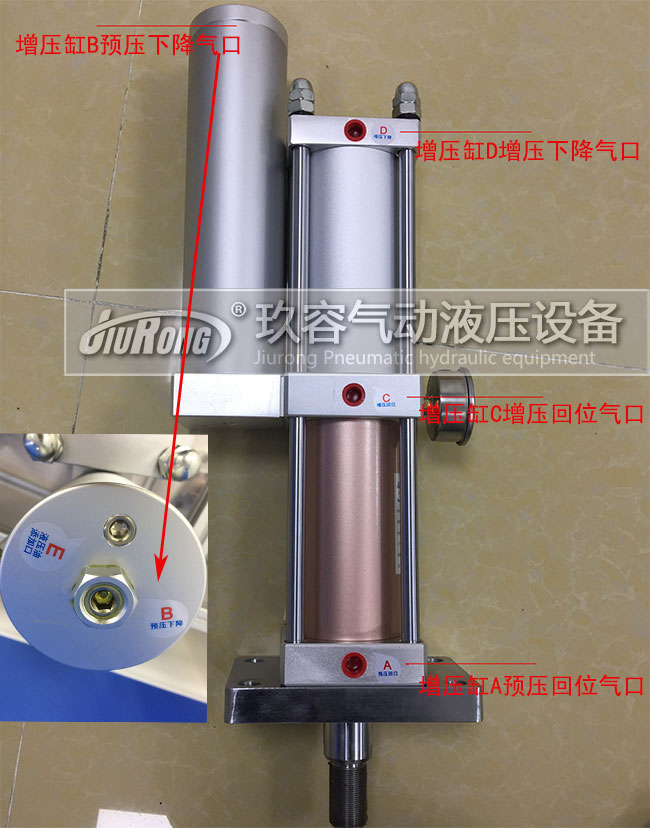

直压式气液增压缸有3个气口（预压回位A、增压回位C、增压下降D），预压式气液增压缸有4个气口（预压回位A、预压下降B、增压回位C、增压下降D），直压式的用一个电磁阀控制，预压式的用两个电磁阀控制，JRA为预压式的，所以用了一个两位五通电磁阀来控制增压，一个三位五通电磁阀来控制预压，此组合有寸动、调模功能。
二、接着，大家需要弄清楚电磁阀孔位说明：

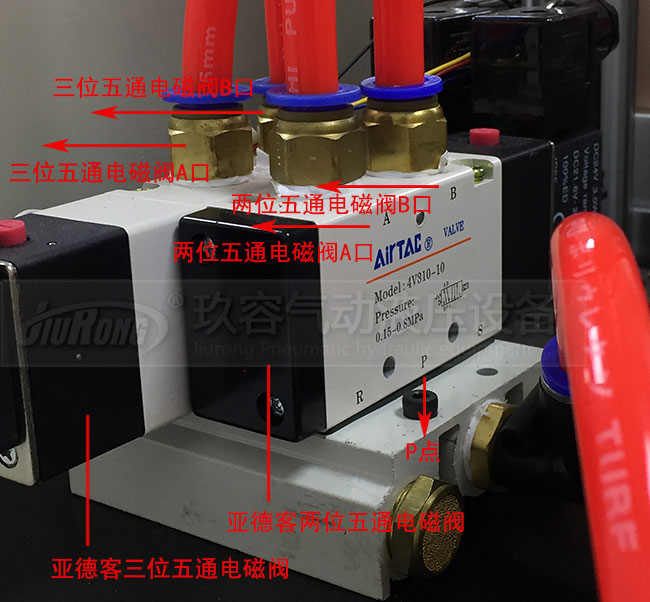

亚德客电磁阀有5个孔位，上排2孔位分别为A、B口，下排有3孔位，两边的接消声器用的，中间的P点接两联件（油水分离器、空气处理元件）用。
三、最后，气液增压机气路连接方法步骤：
1、气液增压缸A、B气口为一组，接控制预压的三位五通电磁阀，C、D气口为一组，接控制增压的两位五通电磁阀。
2、增压缸A气口和三位五通电磁阀A口连接，增压缸B气口和三位五通电磁阀B口连接；增压缸C气口和两位五通电磁阀A口连接，增压缸D气口和两位五通电磁阀B口连接。
关于气液增压机气路连接方法，如有更多疑问或相关需求，都可直接点击右侧咨询窗口或拨打前面的咨询热线免费咨询。玖容
气液增压机厂家，到目前为止，已为
3000多家企业进行了针对性的产品定制服务，看万遍，不如点击咨询一次
