  • 产品名称:JRA标准型气液增压缸
  • 作动方式:双动

    作动条件:4~7kg/cm2压缩空气

    液压抗磨油:VG68#抗磨液压油

    工作温度:0~60℃

    操作速度:50~400mm/s

    油缸耐压:300kg/cm2

    气缸耐压:12kg/cm2

    预压行程公差:+1.00mm 0.00mm

    力行程公差:+0.20mm 0.00mm

    工作频率:25~45次/min(与行程长短成反比)

    高压出力:1~100噸

    玖容增压缸厂家直销!2年免费保修!可订制!

在线联系

JRA标准型气液增压缸

    【JRA标准型气液增压缸产品说明

标准型气液增压缸采用进口英国HALLITE油封,日本NOK气封,台湾内电油缸等配件精密制造,具有出力大、速度快传动稳定、使用维护简便、低故障、高效节能、使用寿命长等等特点,为玖容厂家出货量最大的一款高性价比气液增压缸产品。

标准型气液增压缸属于预压式增压缸,系将一油压缸(预压段)与增压器(增压段)作一体式结合,使用受压缩的空气为动力源,利用增压段活塞及轴心的大小(即不同的受压截面积比,因为压力不变,当受压面积有由大变小时,则压强也会随大小不同而变化),从而达到增压效果。

JRA标准型气液增压缸操作条件

JRA标准型气液增压缸操作条件

        咨询热线:400-833-2669


        JRA标准型气液增压缸产品特点

        1、结构合理,维护保养简便;
        2、出力大,平稳,快速;
        3、适用于:挤压、弯曲、冲孔、成型、铆合、修毛边,装配及打印等作业;
        4、安装方式:正装(前轴向下也出力);
        5、可接受特殊规格定制。

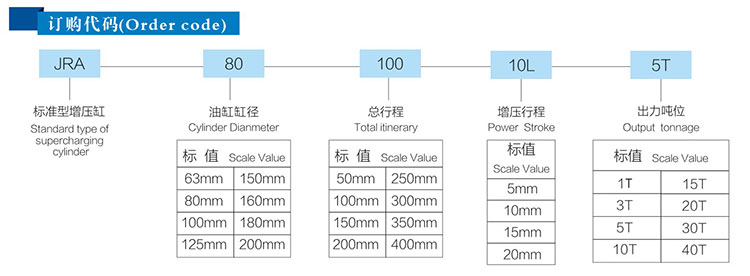

JRA标准型气液增压缸产品订购代码

    JRA标准型增压缸产品订购代码

    【标准型气液增压缸工作原理

气液增压缸是将一油压缸与增压器作一体式相结合,利用增压器的大小不同受压截面面积之比,以及帕斯卡能源守衡原理而工作。因为压力不变,当受压面积由大变小时,则压强也会随大小不同而变化的原理,从而达到将气压压力提高到数十倍的压力效果,以预压式增压缸为例:当工作气压压在液压油(或活塞)表面时,液压油会压缩空气作用而流向预压行程腔,此时液压油会迅速推动式件作位移,当工作位移遇到阻力大于气压压力时缸则停止动作,此时,增压缸的增压腔因为电信号(或气动信号)动作,开始增压从而达到成型产品的目的。

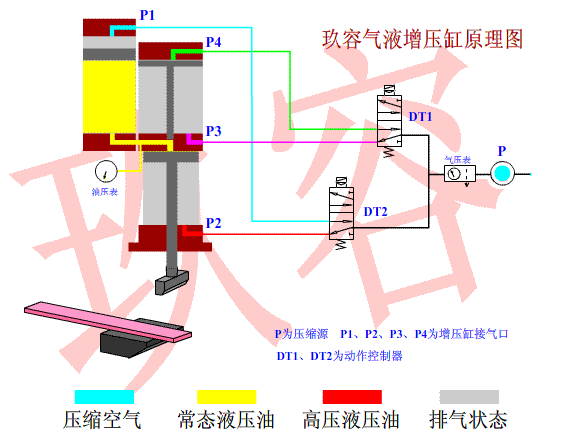

标准型气液增压缸工作原理动态图


【JRA标准型气液增压缸产品提升力及理论增压出力对照表


JRA标准增压缸产品提升力对照表

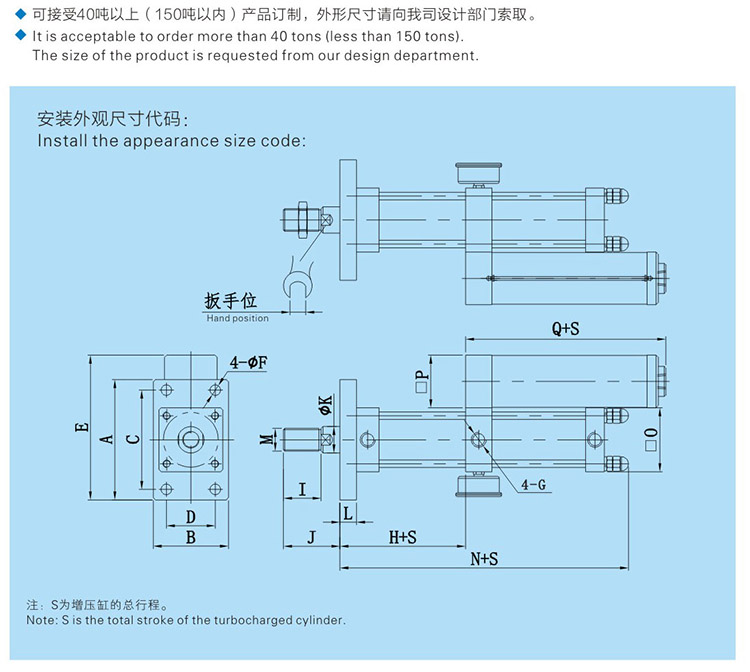

    【JRA标准型气液增压缸安装尺寸表及设计图

JRA标准气液增压缸安装尺寸表

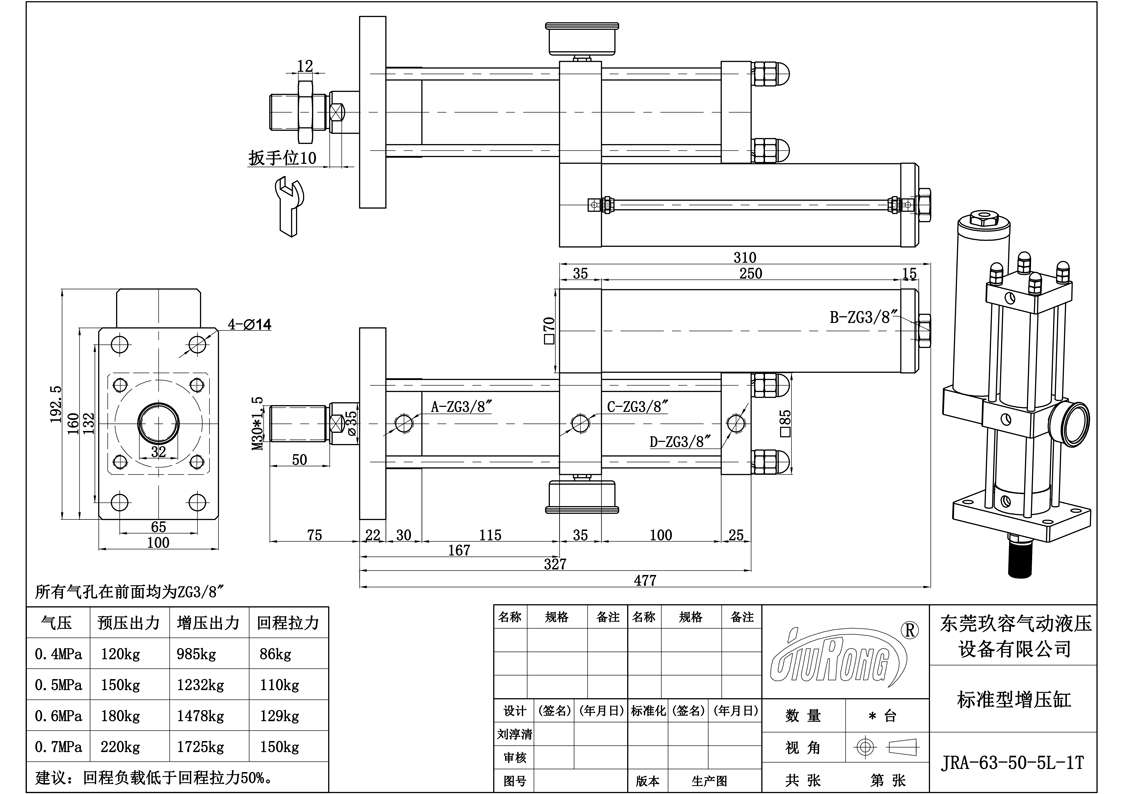

JRA标准气液增压缸设计图
        注:此标准型气液增压缸计图仅仅是举例,因为不同规格产品外形尺寸有所差异,具体设计图会在下单时由我司技术给出。玖容气动液压设备厂家,到目前为止,已为3000多家企业进行了针对性的产品定制服务,服务过上万家客户,欢迎广大新老客户选型报价

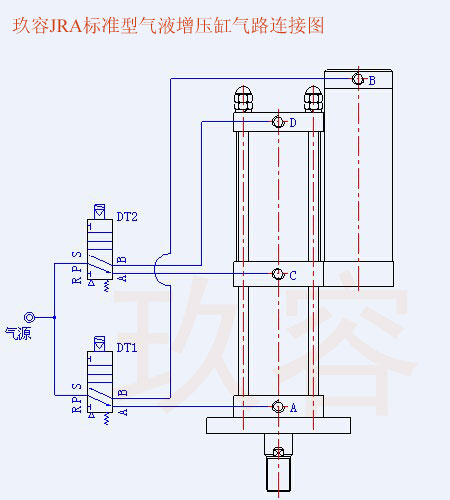

【JRA标准型气液增压缸气路连接图

                    JRA标准型气液增压缸气路连接图
                        气液增压缸动作顺序:

                        (1)、电磁阀DT1通电,气压作用在储油筒液压油表面,气缸段总行程开始向下作位移;

                        (2)、活塞杆位移遇到阻力,DT1保持,此时DT2通电,增压段总成开始作位移;

                        (3)、根据加工工件保压需要,DT2断电,此时增压段总成复位,增压缸卸压;

                        (4)、DT1断电,气缸段总成复位,液压油回位到储油筒,些时一个动作循环完成。



玖容气液增压缸十大优势


        1、操作简单:气液增压缸结构较为简单,采用气液结合形式,出力容易调整,可采用自动控制装置。
        2、出力大:出力从1-200t不等,实际出力要比理论出力要大。
        3、速度快:动作速度平稳快速,比普通增压缸速度快30%左右,为客户解决速度慢的问题。
        4、精度高:产品设计新颖,外观精美,力行程公差精确达到+0.2mm  0.00mm
        5、寿命长:产品敢于保修2年,所售气液增压产品极少出现返修的情况,平均寿命可达5年以上。
        6、故障低:运行稳定,极少出现故障,无油压系统温升之因扰。
        7、零泄漏:采用进口密封件,独特高密封系统。达到国际零逸出标准,引领气液增压新技术。
        8、2年保修:国内真正实现两年保修(写到合同里)的气液增压设备厂家,售后无忧。
        9、款式多:十二款增压缸产品以及各种非标增压缸专注定制,可满足客户不同需求,能耗低:机械持续加压或停止动时, 液压系统马达仍须运转,与之相比,增压缸动力来源取得方便,实际能耗相当于液压系统的10%-30%
        10、易维护:缸体结构简单轻巧,搬运方便,故维护相当简单。
