气液增压缸耗气量如何计算?

发布时间:2016-08-13

气液增压缸耗气量单位是L/min,即每一分种消耗多少升的气体。

气液增压缸耗气量计算要看气液增压缸各部件的尺寸(储油筒内径d1、气缸内径d2、油缸内径d3)、预压行程h1、增压行程h2、工作频率等等参数。

气液增压缸型号有很多种,不同气液增压缸型号的结构不一样,运作过程不一样,耗气量也不一样,所以不同气液增压缸型号耗气量计算方法不同。

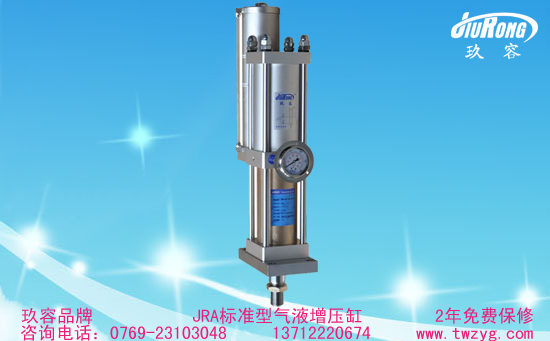

JRA标准气液增压缸

以玖容JRA标准气液增压型为例,这款气液增压缸的结构主要储油筒、气缸、油缸这三部件组成,工作时这三个部件都需要消耗气源,完成一次工作所耗气量如下:

1、预压行程时,首先对储油筒输入气源压力,推动液压油进入油缸,完成预压工作,本次预压工作所消耗气量Q1等于储油筒液压油位移经过的体积大小。

2、增压行程时,对气缸输入气源压力,推动气缸活塞向下挤压油缸内的液压油,完成增压工作,本次增压工作所消耗气量Q2等于气缸活塞位移经过的体积大小。

3、预压回位时,对油缸输入气源压力,推动油缸活塞向上回位,本次回位工作所消耗气量Q3等于油缸活塞位移经过的体积大小。

4、增压回位时,对气缸输入气源压力,推动气缸活塞向上回位,本次回位工作所消耗气量Q4等于气缸活塞位移经过的体积大小。

如果JRA标准气液增压缸工作频率是45次/min,一分钟耗气量Q=(Q1+Q2+Q3+Q4)*45
