玖容直压式增压器控制动作图

发布时间:2014-12-27


    气液增压器与增压缸区别系为分体式,油缸分开并可任意角度安装。操作原理与增压缸相同:系靠两个载面积不同之活塞,利用气源压力(P1)推动大面积活塞(A1),由小面积(A2)推动另一端的液压油,继而使另一活塞(A3)之活塞杆抵触工件,缸体内液压油澎胀从而产使高压达到成型目的。(如上图)

    计算公式:P2=(A1/A2)XP1 F(高压出力)=P2*A3

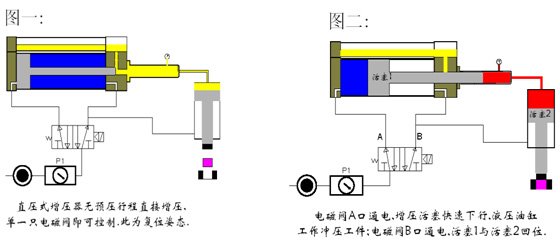

 直压式增压器工作原理图

                     直压式增压器控制动作图
