气液增压缸4个气口接法(图例)

作者:玖容厂家 来源:www.twzyg.com 点击:137 次
    气液增压缸4个气口接法(图例):仅供参考,希望能对购买气液增压缸产品的客户所有帮助。
    气液增压缸4个气口接法:
    首先,大家在接线之前需要明白的是,一般情况下,预压用三位五通电磁阀,增压用两位五通电磁阀,以下图为这两个电磁阀的组合,均采用了三位五通的电磁阀。
气液增压缸接的两电磁阀说明

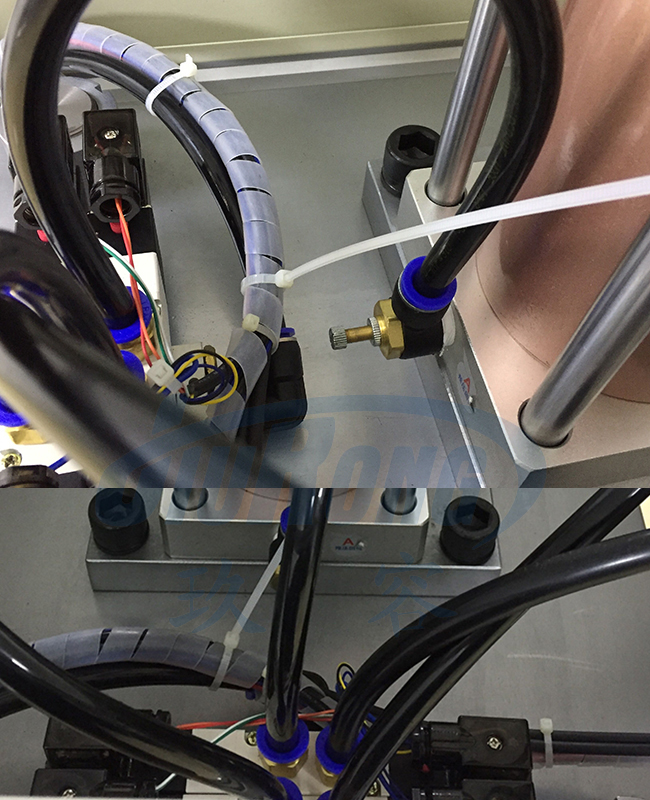

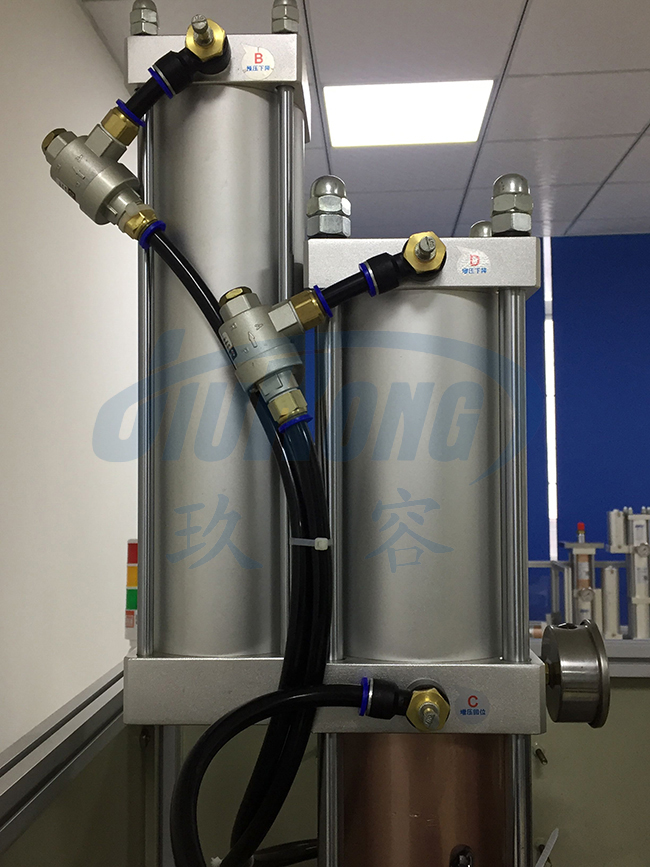

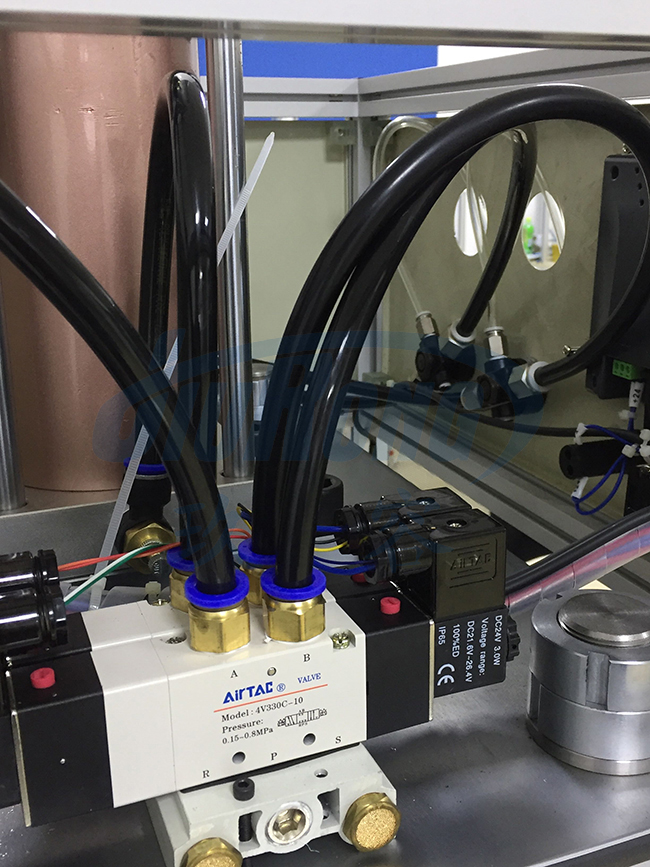

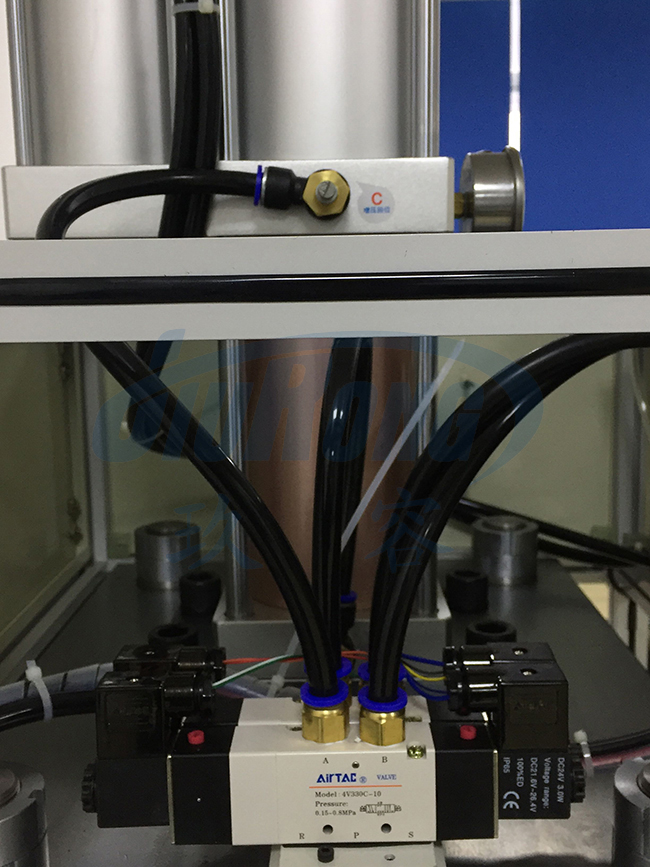

    其中,气液增压缸A气口接里侧的三位五通电磁阀的A口;气液增压缸B气口接里侧的三位五通电磁阀的B口;气液增压缸C气口接外侧三位五通电磁阀的A口;气液增压缸D气口接外侧的三位五通电磁阀的B口,分别如下:
气液增压缸A口接三位五通电磁阀的A口

气液增压缸B口接三位五通电磁阀的B口

气液增压缸C口接两位五通电磁阀的A口

气液增压缸D口接两位五通电磁阀的B口

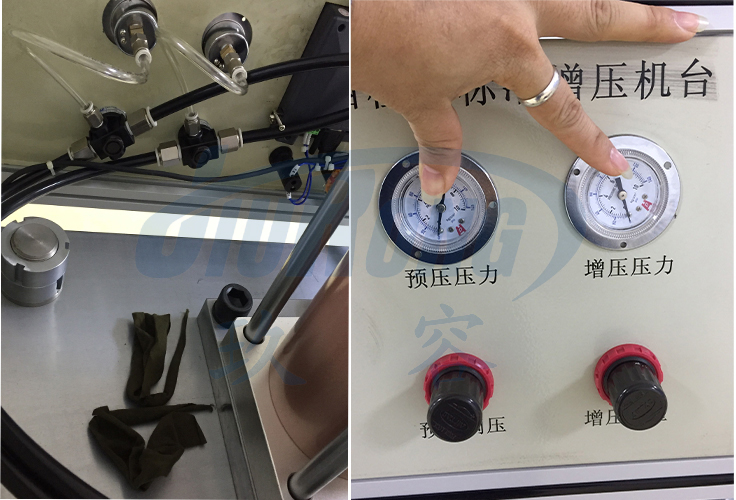

    此图里的需要预压及增压调节,所以B气口和D气口分别接到了预压和增压调节开关处,再从三位五通电磁阀的B口接个气管和预压调节开关处的B气口气管相通;外侧的三位五通电磁阀的B口接个气管和增压调节开关处的D气口气管相通。调节的预压及增压压力大小会通过压力表直接显示出来!

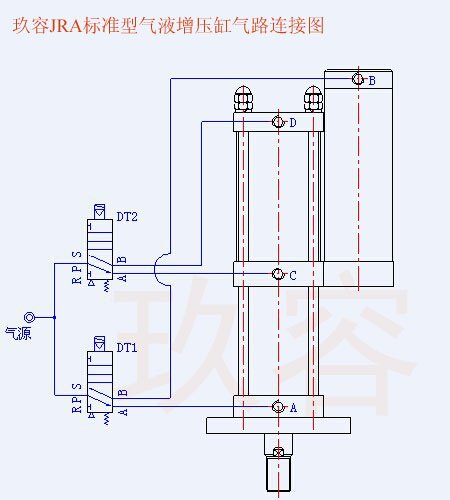

    如果看了上面的内容还不是很清楚4个气口怎么接,也可参考以下气路连接图进行接线(JRA标准型增压缸为例):
JRA标准型气液增压缸气路连接图
    注:我司预压式气液增压缸采用两个电磁阀控制,一般分别为两位五通和三位五通的,此组电磁阀可寸动、点动及调模等等。以上仅仅为增压缸4个气口接法,气源还需要接在两边的电磁阀通过一个三通接头等等处理在这里就不多说了。
    以上就是关于气液增压缸4个气口接法示例图的相关内容,包括但不仅限于。玖容气液增压缸-26年台湾老品牌,如有更多疑问或相关需求,都可点击右侧咨询窗口或直接拨打13450680298杨小姐免费咨询。
