迷你型增压缸产品特点及气路连接方法说明

发布时间：2019-06-15

迷你型增压缸产品特点及气路连接方法说明分布如下，供参考了解，不清楚的地方可向玖容厂家免费咨询。

1、产品特点说明：

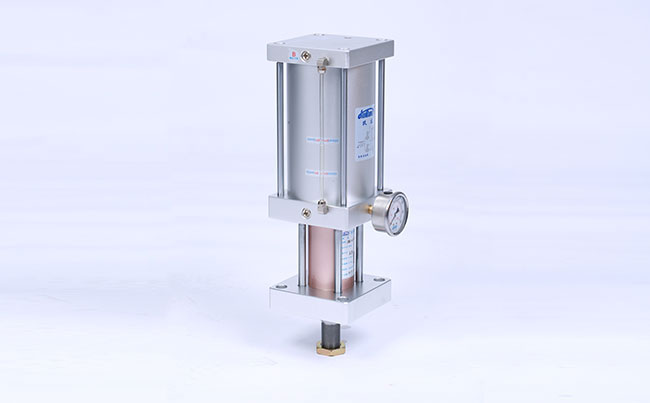

迷你型增压缸为我司的JRG复合式气液增压缸产品，储油筒内置，结构相对更加小巧灵活，一般用在动作速度快及安装空间有较大限制的小出力短行程出力场合如电子元器件铆接、塑料件的熔接、金属板件成型、产品成型等等。

2、产品气路连接方法说明：

迷你型增压缸气路连接接线图

产品动作顺序：

(1)、电磁阀DT1通电，气压作用在储油筒液压油表面，气缸段总行程开始向下作位移；

(2)、活塞杆位移遇到阻力，DT1保持，此时DT2通电，增压段总成开始作位移；

(3)、根据加工工件保压需要，DT2断电，此时增压段总成复位，增压缸卸压；

(4)、DT1断电，气缸段总成复位，液压油回位到储油筒，些时一个动作循环完成。
