玖容气液增压缸压机-铝合金压铸件冲孔内毛刺行业解决方案

发布时间:2019-04-20
玖容气液增压缸压机-用于铝合金压铸件冲孔内毛刺行业解决方案
一、用于铝合金压铸件冲孔内毛刺的气液增压缸压机设备基本要求
1、须符合国家相关安全、环保法律法规要求,不得使用国家明令禁止的物料。
2、新引进设备必须环保节能。
3、设备设计需充分考虑操作者的舒适性,符合人体工程学原则。
4、机械设备的布局要合理,应便于操作人员装卸工件、加工观察和清除杂物;同时也应便于维修人员的检查和维修。
5、如设备为单侧操作,设备之间的净宽度不小于0.92米;如设备为双侧操作,设备之间的净宽度不小于1.2米。
6、所有设备应根据玖容生产商建议进行定期维护保养。
二、气液增压缸压机的安全防护要求
1、根据设备尺寸和操作模式设置1个或多个急停开关,一旦发生紧急情况,操作者能方便的启动应急开关使机器立即停止。
2、移动部件必需被妥善保护,如防护罩、防护挡板、防护护栏、联锁装置、光帘等。
3、防护罩与设备本身的缝隙不得大于0.8厘米。
4、联锁装置有效:设备门被开启时,移动部件停止运动。
5、光帘有效:身体部位跨越光帘进入到设备内部时,移动部件停止运动。
6、对于超压、超载、超温度、超时间、超行程等能发生危险事故的零、部件,应装设保险装置,如超负荷限制器、行程限制器、安全阀、温度继电器等等。
7、对于有夹手风险的设备,原则上不允许使用脚踏控制系统,应采用双手控制系统。
8、对于某些动作需要对人们进行警告或提醒注意时,应安设信号装置,如电铃、喇叭、蜂鸣器等声音信号。
9、在设备关键危险部位张贴符合要求的安全警示标志。
10、所有的气路管路需有流向及介质标识。
三、气液增压机的机械设备电气安全要求
1、供电的导线必须正确安装,不得有任何破损的地方。
2、所有固定设备必须接在固定电源上,不能使用临时插排。
3、电气绝缘状况良好。
4、开关、按钮等应完好无损。
5、应有良好的接地或接零装置。
6、弱电控制部分,需有正确的线号标注。
四、气液增压缸压机的能耗效率
1、一般来说,应尽可能的使用高能耗效率的组件,整个系统设计时,应计算系统的所有能耗。所有电气类设备,应在生产间隙及待机模式时,提供可选的手动节能模式。在自动运行时也可以有节能模式。
2、用到气体及真空系统时,应对能源浪费进行控制。
3、相关措施应在系统技术参数要求中指出。
4、安装及调试过程中,尽量避免压缩空气泄漏。
5、在调试过程中确定运行在待机状态下的能源消耗。
五、气液增压缸压机结构要求
1、气液增压机类型:四柱式;
2、柱间、板间净空间长*宽*高:600*350*450mm;
3、须设计中板,中板设计四个导向柱,导柱和导套应倒滑可靠;
4、主缸为气液增压缸,供气压力0.5MPa时,工作压力不小于25吨;
5、主缸行程200mm,增压行程10mm;
6、活塞杆和工作台面垂直度不大于0.1,中板和工作台面平行度不大于0.1;
7、左、后、右侧各一个气液增压缸,供气压力0.5MPa时,工作压力不小于10吨;
8、侧缸行程150,增压行程10mm;
9、侧缸中心距工作台高度200mm;
10、侧缸前端安装如图示连接卡槽用于和模具连接,故侧缸应有防转功能;
侧缸前端安装要求

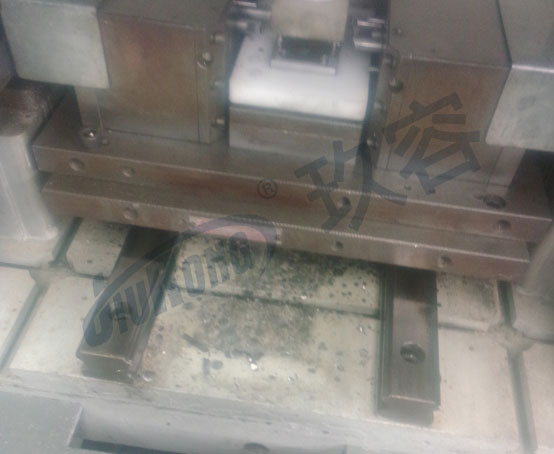

11、工作台加直线导轨,气缸驱动,气缸上方为承重板,用于安装模具,运行载重25公斤,静态可承受气液增压缸的冲击力;
工作台加直线导轨
12、承重板设计4个定位销孔,用于模具定位,孔直径10mm、位置长*宽:400*200mm;
13、工作台面不需要T型槽,中板设计T型槽,两横两竖;
14、操作台高度800mm(至操作按钮);

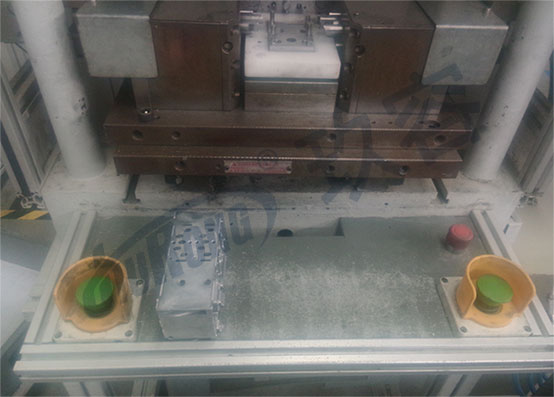

15、操作按钮区域设计如图所示平台,用于放置工件,操作按钮间距450mm,宽度200mm;
气液增压缸压机安装操作按钮要求
16、不需要轮子,需要支脚;
17、构设计和防护罩设计应便于收集和清理飞屑;
六、气液增压缸压力机的软件要求
1、PLC可编程,触摸屏,可存储参数;
2、侧缸动作顺序可单独调整,可选择打开或关闭;
3、异常可报警,屏幕显示;
七、气液增压缸压机的安全要求
1、双手操作按钮,操作区有急停按钮;
2、操作侧有光栅,其余侧有防护;
3、设备电压24V;
4、内部有照明灯,电压使用安全电压,建议用LED;
5、电气接线符合规范;
6、电、气接线集成,一个电插头、一个气源即可。
以上气液增压缸压力机的方案为用于铝合金压铸件冲孔内毛刺行业的解决方案,仅供大家参考了解,因为此类设备均为非标定制,不同客户要求的方案不一。其它行业的解决方案可向我司免费咨询,玖容技术可根据你实际的应用场合要求选择出最合适的解决方案给您:400-833-2669
