玖容气液增压缸分解结构说明（以标准预压式为例），详细说明分别如下，如有不清楚的地方可向玖容品牌厂家寻求帮助。

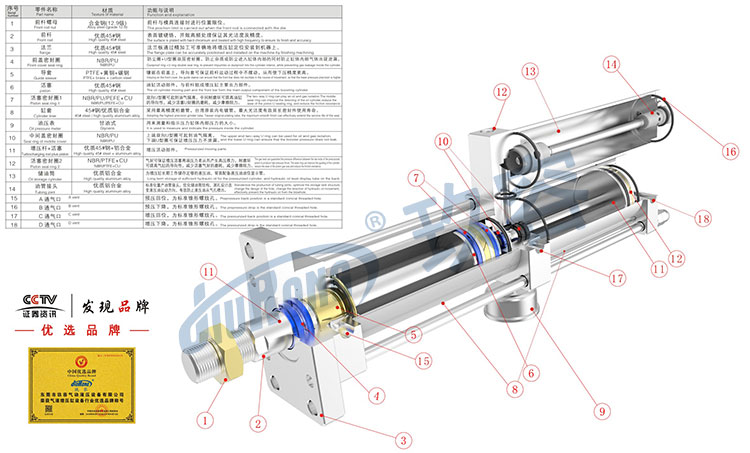

一个增压缸产品由很多部件构成，为了让大家看的更加明白，玖容小编把气液增压缸结构分解图分成了2部分-前、后，分别的细节说明如下：

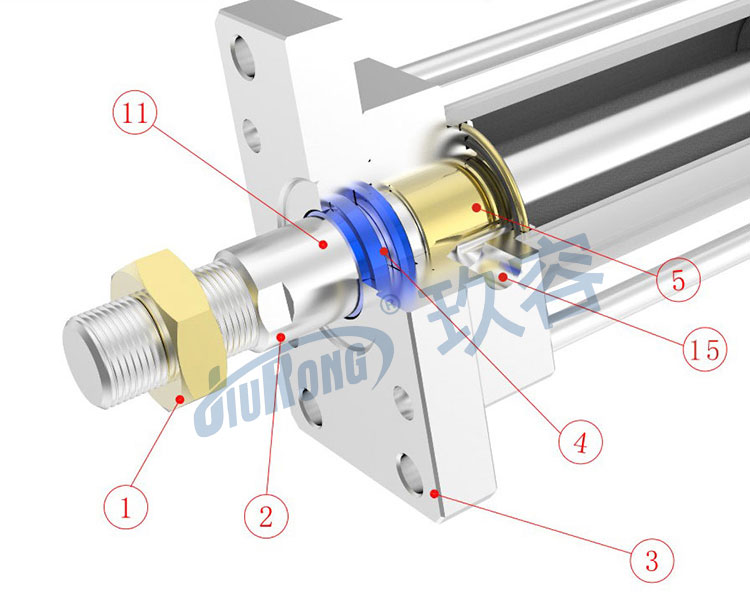

一、气液增压缸前半部分分解说明：

前半部分主要由合金钢（12.9级）的前轴螺母（1）、优质45#钢且表面镀硬铬并作高频处理的前杆（2）、优质45#钢的法兰板（3）、优质铝合金的端盖（法兰板后面）、防尘圈+U型圈双层密封的前盖密封圈（4）、PTFE+黄铜+碳钢的导套（5）、优质45#钢+铝合金的增压杆+活塞（11）、预压回位的A通气口（15）等组成。导套结构下压精度高，端盖里也有很多密封件，从整体上确保产品的品质。

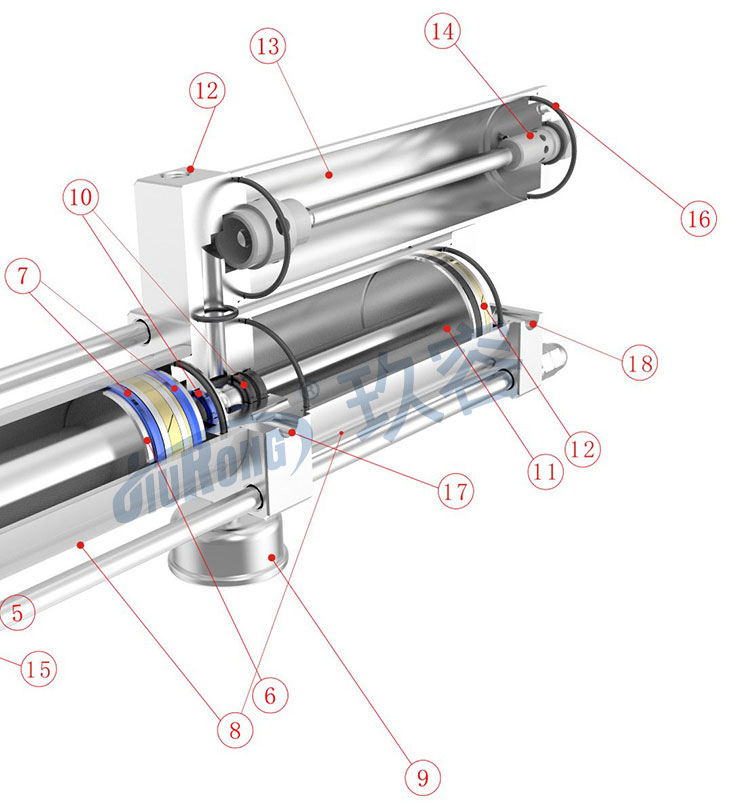

二、气液增压缸后半部分分解说明：

后半部分主要由优质45#钢的活塞（6）、，双向U型圈+中间耐磨环的活塞密封圈1（7）、45#钢/优质铝合金并采用最高精度桁磨管的缸套（8）、甘油式油压表（9）、上端双向U型圈+下端U型圈的中间盖密封圈（10）、优质45#钢+铝合金的增压杆+活塞（11）、气封+耐磨环的活塞密封圈2（12）、优质铝合金储油筒（13）、优质铝合金油管接头（14）、预压下降的B通气口（16）、增压回位的C通气口（17）、增压下降的D通气口（18）等组成。大家从分解图中，不免看出也是有很多密封件的（我司均采用进口品牌密封件英国HALLIET进口油封和日本NOK进口气封），在装配机测试上都有严格的要求，确保出货产品的专业品质。


从上面的气液增压缸分解结构说明，大家不免看出我司产品的高品质，如觉得并没有多好的也可以拿去和别家的对比下（从结构和材料等方面）。毕竟，我司已经在气动液压设备行业深耕了26年之久，产品的品质及性价比是业内最良心的。


以上就是玖容厂家的标准预压式气液增压缸分解结构相关说明，包括但不仅限于。不同厂家的结构有所差异，还望广大新老顾客知晓。玖容增压缸型号规格齐全，品牌直销，其它款式的如快速油气隔离型的等等结构又有所差异，在这里就不一一说明了，如有更多疑问可点击玖容右侧咨询窗口免费咨询。
