气油转换增压缸出力大小与什么有关?

作者:玖容厂家 来源:www.twzyg.com 点击:62 次
在选型的时候,很多人不知道所用的气油转换增压缸出力大小,玖容气油转换增压缸技术杨小姐今天为大家介绍下“气油转换增压缸出力大小与什么有关?”。

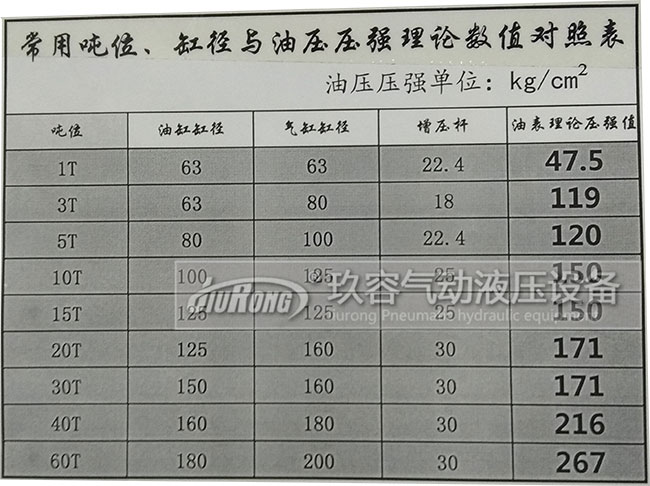

气油转换增压缸出力大小与油缸缸径、气缸缸径、增压杆、压强数值对照表

气油转换增压缸出力大小与油缸缸径、气缸缸径、增压杆、压强数值对照表

气油转换增压缸是利用气源压力(P1)推动气缸里的大面积活塞(A1),推力(F)从大面积活塞传递到小面积的增压杆,推力(F)大小保持不变。再由小面积的增压杆(A2)推动另一端的液压油,液压油受力后推动油缸里的小面积活塞(A3)带到前轴冲压工件,从而达到输入低气压力产生高压出力的增压目的。

气油转换增压缸高压出力所用到的物理学和数学相关公式:

1、压力(F)=压强(P)×面积(A)

2、面积(A)=3.14×半径(r)×半径(r)

气缸里的大面积活塞(A1)推力F=P1×A1=P2×A2,得出液压力P2=(A1÷A2)×P1

小面积活塞(A3)带到前轴的最终高压出力F3=P2×A3=(A1÷A2)×P1×A3=气缸半径×气缸半径÷增压杆半径÷增压杆半径×输入气源压力(P1)×3.14×油缸半径×油缸半径

从上面公式不难看出|:气油转换增压缸出力大小与压强;气缸半径、输入气源压力大小、油缸半径成正比;气油转换增压缸出力大小与增压杆半径成反比。
