增压气缸安装范例图（标准型）

发布时间：2018-04-12

增压气缸安装范例图也就是气液增压缸的安装范例，有很多种，不同增压气缸安装范例可能有所差异，具体得看对应的安装范例图说明而定。玖容小编今天以标准型增压气缸的为例，如下，仅供参考，如有不清楚的地方或相关需求可直接致电18925544859(黄金燕)免费咨询。

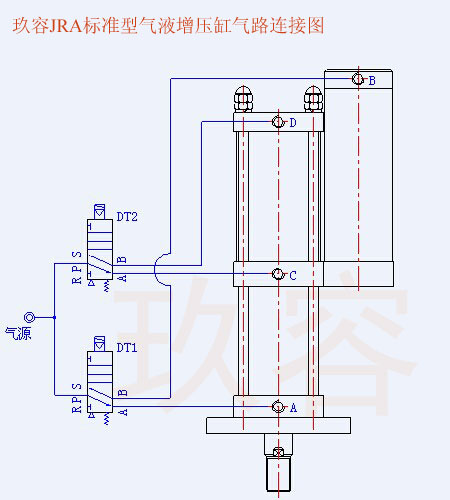

标准型增压气缸安装范例图如下：

此标准型增压气缸的动作顺序如下：

1、当电磁阀DT1通电，气压作用在储油筒液压油表面，气缸段总行程开始向下作位移；

2、活塞杆位移遇到阻力，DT1保持，此时DT2通电，增压段总成开始作位移；

3、根据加工工件保压需要，DT2断电，此时增压段总成复位，增压缸卸压；

4、DT1断电，气缸段总成复位，液压油回位到储油筒，此时一个动作循环完成。

以上就是关于增压气缸安装范例图的相关内容，包括但不仅限于，其它类型的安装范例图相关说明可点击玖容气液增压缸右侧在线咨询窗口免费咨询。
